首頁SG系列罐用噴射式混合器是一種用于混合和翻轉液體的新型、高效噴射泵，其最大優點在于：可靠、簡潔無須保養、價格低廉。
二、工作原理
從罐用噴射式混合器噴嘴中噴出的液流以高速度在其錐形入口內形成低壓，從而從罐中吸附并帶動一股液流，使其加速，在混合器內高速渦漩，產生了一個內部混合的混合液。在罐用噴射式混合器出口處，這種混合速度部分被轉換成壓力，使從混合器中噴出的混合液成圓錐狀擴散，并將其周圍的液體帶動起來，達到罐內液體混合、中和的目的。

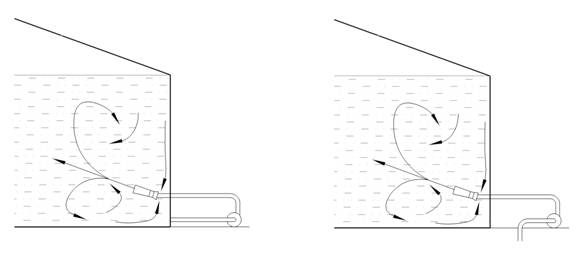

如果一個或幾個SG系列罐用噴射式混合器位置排列正確的話，在罐中就產生了一個三維射流，它把整個罐內的物質進行均勻混合，而不產生旋轉的運動。
三、產品規格
1、螺紋連接的罐用噴射式混合器
|
型號 |
SG–1-R |
SG–2-R |
SG–3-R |
SG–4-R |
SG–5-R |
SG–6-R |
SG–7-R |
|
d |
Rc3/4 |
Rc1 |
Rc11/2 |
Rc11/2 |
Rc2 |
Rc3 |
Rc4 |
|
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
|
h |
20 |
25 |
24 |
24 |
30 |
33 |
40 |
|
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
注：表中斜線下方尺寸為不銹鋼或塑料混合器，上方為碳鋼混合器。
